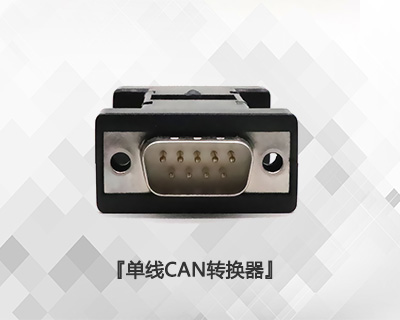

單線CAN轉換器
- 品牌：
- 廣成科技
- 型號：
- 單線CAN轉換器
- 應用：
- ●對單線CAN調試分析 ●雙線CAN擴展支持單線CAN
-
單線CAN網絡是指只使用一條CAN信號線即可進行CAN通訊的網絡（普通告訴CAN網絡使用兩條差分信號線：CAN_H、CAN_L）。單線CAN技術被廣泛應用于機動車輛，由于汽車車身可以作為總線的“地”，因此單線CAN可以使用一條數據線連接車內各個通信模塊，從而大量減少了布線的開銷。但是總線的最大傳輸速度，要大大低于高速CAN總線。
使用CAN-SW單線CAN轉換器，可以將我公司USB-CAN設備連接至單線CAN網絡（SAE J2411），CAN-SW模塊專為我公司DB9接口CAN卡設計，使用DB9接口公對母的連接方式，可以快速將CAN卡與CAN-SW連接，接入單線CAN網絡。
此型號單線CAN轉換器需搭配我公司DB9接口CAN卡使用，如：USBCAN-I Pro 、USBCAN-I Mini 。
普通CAN接口支持 CAN2.0A/B 協議，符合 ISO/DIS11898 規范；
單線CAN支持低速33.33K、高速83.33K波特率；
即插即用，無需配置；
采用電氣隔離，隔離模塊絕緣電壓：DC 1000V；
體積小巧，即插即用；
工作溫度范圍：-40℃~+70℃；
單線CAN端 +5V 150mA輸出可選；

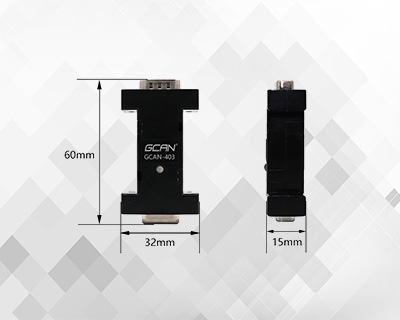

尺寸：(長)63mm * (寬)34mm * (高)19mm。
CAN-SW作為我公司DB9接口CAN卡附加模塊，可以直接與DB9接口CAN卡連接。

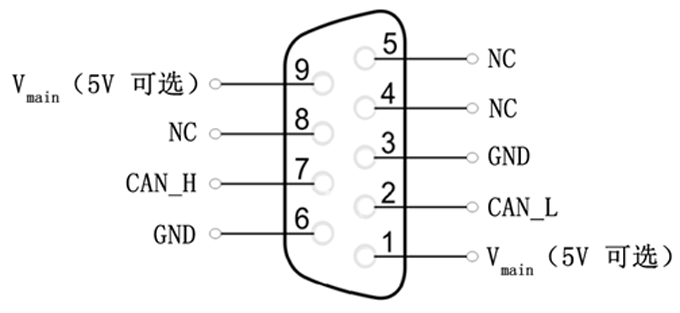

圖1 普通CAN端DB9接口定義（母頭）

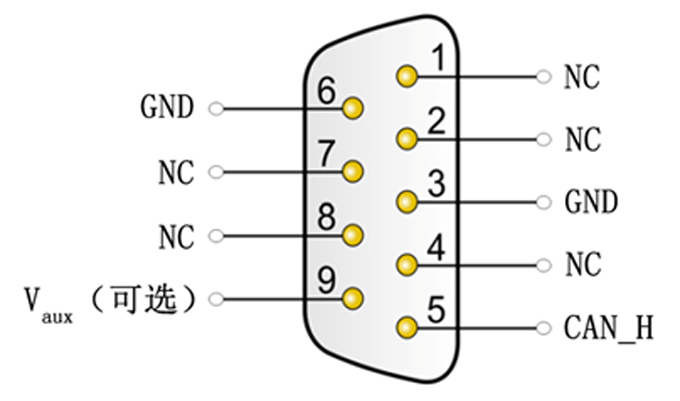

圖2 單線CAN端DB9接口定義（公頭）
可選供電電壓Vmain
CAN-SW并不需要額外提供電源供電，與我公司DB9接口設備同時使用即可正常工作。單線CAN端可提供+5V 150mA電源可供用戶選擇是否需要，電源來自電腦USB端，如發生短路，會造成電腦USB保護，CAN設備無法正常工作。
普通CAN端終端電阻
普通CAN端在CAN_H、CAN_L之間沒有集成120Ω終端電阻，如需終端電阻需用戶自行外接。
單線CAN接地
單線CAN端GND引腳必須嚴格接地，在機動車上，往往要接到車身上。
單線CAN終端電阻
在CAN-SW的單線CAN端，CAN_H與GND是高阻狀態。單線CAN規范中并沒有定義需要外接終端電阻。
單線CAN運行模式
CAN-SW模塊支持2種不同的單線CAN模式——正常模式（33.33Kbit/s）、高速模式（83.33Kbit/s）。兩種模式之間無需選擇開關即可自動切換。
正常模式：
這種模式用于正常操作，CAN比特率為33.33Kbit/s，單線CAN輸出端有信號波形，可以控制電壓轉換速度及上升沿和下降沿，這樣可以保障EM輻射的最小化。
高速模式：
CAN-SW支持83.33Kbit/s的高速模式，以便于使用軟件進行數據診斷。跟正常模式相比，總線數據傳輸速度更快，因此EMC性能相比正常模式有所降低。
高速模式僅應用于特殊情況，而不是單線CAN的常規狀態。
CAN總線波特率
當用戶使用CAN-SW轉換器時，必須保證普通CAN端的波特率與單線CAN端保持一致。最普遍的單線CAN波特率：33.33Kbit/s、83.33Kbit/s。
對單線CAN調試分析
雙線CAN擴展支持單線CAN
- 單線CAN運行模式
CAN-SW模塊支持2種不同的單線CAN模式——正常模式（33.33Kbit/s）、高速模式（83.33Kbit/s）。兩種模式之間無需選擇開關即可自動切換。
正常模式：
這種模式用于正常操作，CAN比特率為33.33Kbit/s，單線CAN輸出端有信號波形，可以控制電壓轉換速度及上升沿和下降沿，這樣可以保障EM輻射的最小化。
高速模式：
CAN-SW支持83.33Kbit/s的高速模式，以便于使用軟件進行數據診斷。跟正常模式相比，總線數據傳輸速度更快，因此EMC性能相比正常模式有所降低。
高速模式僅應用于特殊情況，而不是單線CAN的常規狀態。
CAN總線波特率
當用戶使用CAN-SW轉換器時，必須保證普通CAN端的波特率與單線CAN端保持一致。最普遍的單線CAN波特率：33.33Kbit/s、83.33Kbit/s。 電源 電壓輸出 +5V 150mA PIN9引腳 可選 普通CAN規格 CAN標準 ISO 11898 CAN2.0A、CAN2.0B 連接方式 DB9母頭，9pin，引腳分配符合CiA102規則 終端電阻 無內置，如需請外接或定制 波特率 10Kbit/s~1Mbit/s 單線CAN規格 CAN標準 SAE J2411 連接方式 DB9公頭，9pin 終端電阻 高阻，標準無說明 波特率 33.33Kbit/s、83.33Kbit/s 外觀尺寸 外形尺寸 63mm*34mm*19mm（長*寬*高） 重量 26g 運行環境 工作溫度 -40℃~+70℃ 存儲溫度 -40℃~+85℃ 濕度 15%~90% RH，無凝露 EMC EN 55024:2011-09 EN 55022:2011-12 防護等級 IP20
